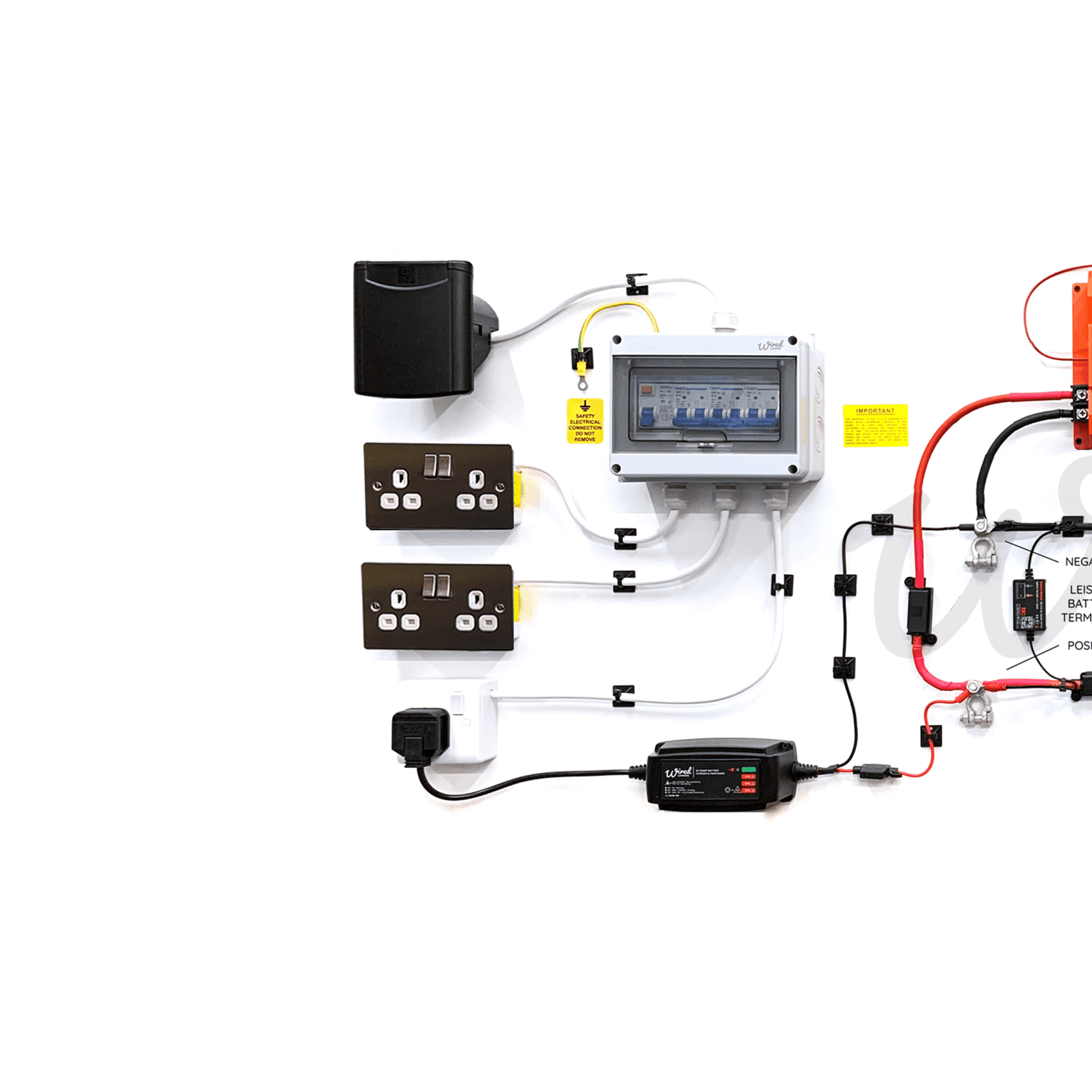

camper elektrik komplettset 12 V DC-DC und 240 V Netzanschluss, komplettes Wohnmobil-Set

BITTE BEACHTEN SIE: DA WIR JETZT IN DER geschäftigen ZEIT DES JAHRES FÜR DEN VAN-UMWANDEL EINSTEIGEN, BETRÄGT DIE LIEFERZEIT FÜR DIESES KIT DERZEIT 2-3 WOCHEN.

Dieses Kit bietet Ihnen die folgenden Funktionen:

12-V-Freizeitbatterieladung

Freizeit-Batterieladung über die Lichtmaschine Ihres Transporters. Die Stromversorgung erfolgt über unser 20-A-DC-DC-Batterie-zu-Batterie-Ladegerät.

Dieses Kit funktioniert nicht nur mit intelligenten Lichtmaschinen, sondern auch mit Standardlichtmaschinen. Es sorgt für eine stabilere und zuverlässigere Ladung Ihrer Freizeitbatterie (verlängert die Lebensdauer und die verfügbare Kapazität) im Vergleich zu einem herkömmlichen spannungsempfindlichen Relais-Kit.

Woraus besteht dieser Teil des Kits?

• 20A DC-zu-DC-Batterie zum Batterieladegerät
• 5M 16mm2 rotes Hi-Flex-Batteriekabel
• 2M 16mm2 schwarzes Hi-Flex-Batteriekabel
• 5 m langes 1,5 mm2 Zündauslösekabel
• 1 X Pluspol der Freizeitbatterie
• 1 X Minuspol der Freizeitbatterie
• 2 x PVC-Batteriepolabdeckungen
• 2 x verschraubte MIDI-Sicherungshalter
• 2 x 30 AMP MIDI-Sicherungen
• 3 x 16 mm² Kupfer-Crimpklemmen mit 8 mm Loch
• 11 x 16 mm² Kupfer-Crimpklemmen mit 6 mm Loch
• 8 x 70 mm roter Schrumpfschlauch
• 6 x 70 mm schwarzer Schrumpfschlauch
• Kabelgebundener Batterietemperatursensor

Technische Details

• Umwandlung - 12V > 12V
• Eingangsbatteriespannung – 8 V > 16 VDC
• Ladestrom - 20A
• Blei-Säure-Ladespannung – 13,2 V > 14,7 V
• Lithium-Ladespannung - 12,6 V > 14,6 V
• Effizienz – 90 %

BLUETOOTH-BATTERIEÜBERWACHUNG

Dieser großartige Bluetooth-Monitor ermöglicht es Ihnen, den aktuellen Zustand der Freizeitbatterie im Auge zu behalten, indem er verschiedene Statistiken wie Spannung usw. anzeigt sowie –

• Erhalten Sie Benachrichtigungen über den Batteriezustand, wenn Sie sich in Bluetooth-Reichweite befinden.
• Benachrichtigungen über Ihr Telefon, wenn das System ungewöhnliche Daten erkennt.
• Kurzschluss- und Verpolungsschutz.
• Daten werden im Batteriemonitor bis zu 35 Tage lang gespeichert, wenn sie nicht synchronisiert sind.

Woraus besteht dieser Teil des Kits?

• Bluetooth 4.0 mobile App 12V Batterie-Voltmeter-Monitor

12V 6-WEGE-SICHERUNGSKASTEN, SICHERUNG & ISOLATOR

Dies ist der zentrale Knotenpunkt für die Verteilung des 12-V-Stroms. Dieser wird über eine Sicherung und einen Trennschalter von Ihrer Freizeitbatterie gespeist.

Woraus besteht dieser Teil des Kits?

• 12V 6-poliger Flachsicherungskasten-Blockhalter mit LED-Anzeige und Sicherungen
• MIDI-Bolzen im Sicherungshalter
• 100 AMP MIDI-Sicherung
• Abnehmbarer Schlüssel, mittelschwerer 12V 200A Batterie-Leistungstrenner
• 3M 16mm2 rotes Hi-Flex-Batteriekabel
• 2M 16mm2 schwarzes Hi-Flex-Batteriekabel
• 2 x 16 mm2 Kupfer-Crimpklemmen mit 10 mm Loch
• 1 x 16 mm² Kupfer-Crimpklemmen mit 8 mm Loch
• 5 x 16 mm2 Kupfer-Crimpklemmen mit 6 mm Loch
• 6 x 70 mm roter Schrumpfschlauch
• 2 x 70 mm schwarzer Schrumpfschlauch

Technische Details zum Isolator

• 200A Dauerstrom
• 1000A Spitzenstrom (5 Sekunden)
• 10-mm-Anschlüsse
• Vier abnehmbare Seitenwände zur einfachen Kabeleinführung
• Befestigungsschrauben und Sicherungsmuttern
• Abziehbarer Schlüssel für zusätzliche Sicherheit

Technische Details zum Sicherungskasten

• Eingebaute negative Sammelschiene
• LED-Funktion an jedem Ausgang, die aufleuchtet, um durchgebrannte Sicherungen anzuzeigen
• Zahlreiche Etiketten zur einfachen Identifizierung der Ausgänge
• Komplett mit 6 Sicherungen (2 x 5 A, 2 x 10 A, 2 x 15 A)
• Befestigungsschrauben

12-V-HAUPTBEDIENFELD UND BUSSCHIENE

Dies ist das Hauptbedienfeld im Transporter, das von einer der Steckdosen am 6-Wege-Sicherungskasten gespeist wird. Dieses Gerät verfügt über ein Voltmeter, einen USB-Anschluss und einen 12-V-Anschluss. Das Panel verfügt über fünf geschaltete, abgesicherte Steckdosen zur Versorgung der anderen 12-V-Geräte in Ihrem Transporter, wie z. B. Beleuchtung und Wasserpumpe. Kühlschrank usw.

Außerdem ist eine 5-polige negative Sammelschiene vorhanden, so dass Sie alle negativen Anschlüsse bis zu diesem Punkt über das Bedienfeld abschließen können.

Woraus besteht dieser Teil des Kits?

• 12V Camper/Caravan 5-fach geschaltetes USB-Hauptbedienfeld
• 5-Wege-Anschluss DC-negative gemeinsame Sammelschiene
• 3M 16mm2 schwarzes Hi-Flex-Batteriekabel
• 5 m langes, zweiadriges, dünnwandiges Kfz-Kabel mit 2,0 mm2
• 30 m langes, zweiadriges, dünnwandiges Kfz-Kabel mit 1,5 mm²
• 1 x 16 mm² Kupfer-Crimpklemmen mit 8 mm Loch
• 1 x 16 mm² Kupfer-Crimpklemmen mit 6 mm Loch
• 11 x isolierte Ringkabelschuhe
• 2 x 70 mm schwarzer Schrumpfschlauch

Technische Details zum Panel

• Vorverkabelt für schnelle Montage
• 5-fach unabhängige Schalter, komplett mit Inline-Sicherungshaltern mit Sicherungen
• Duales 2,1-A-USB-Ladegerät
• Voltmeter
• 12V-Steckdose
• Blaue LED

Technische Details der Sammelschiene

• Maximal – 100 A 48 V
• Anzahl der Schraubklemmen - 5
• Anzahl der Stollen – 2

12V MINI-PANEL

Auch dieses kleine Panel wird über den 6-Wege-Sicherungskasten mit Strom versorgt und eignet sich hervorragend für die Installation im Bettbereich Ihres Lieferwagens, da es nicht zu viel Platz einnimmt und sich ideal zum Aufladen eines Telefons oder Tablets eignet.

Woraus besteht dieser Teil des Kits?

• 12-V-Mini-Panel für Wohnmobile/Wohnwagen – Dual-Schnellladung mit 2,4 A USB und 12-V-Buchse
• Zwei-Loch-Montageplatte mit Schrauben
• 2,5 m langes, zweiadriges, dünnwandiges Kfz-Kabel mit 2,0 mm2

Technische Details

• Schnelllade-Dual-2,4-A-USB-Ladegeräte
• 12V-Steckdose
• Passende Schrauben
• Abgeschlossene Kabel mit einer Inline-Sicherung
• Blaue LED

12-V-SCHNELLLADEANSCHLUSS

Ähnlich wie die anderen beiden Geräte wird auch dieses über den Sicherungskasten mit Strom versorgt, dieses ist jedoch Ihr leistungsstarker Schnelllade-USB-C- (PD) und USB-A-Anschluss, der zum Laden von Geräten mit großer Kapazität geeignet ist.

Woraus besteht dieser Teil des Kits?

• Quick Charge 3.0 18 W USB-C-PD-Anschluss und USB-A-Anschluss 18 W
• Einloch-Montageplatte mit Schrauben
• 2,5 m langes, zweiadriges, dünnwandiges Kfz-Kabel mit 2,0 mm2

Technische Details

• Eingebauter EIN/AUS-Schalter zum Energiesparen
• USB Typ A Quick Charge 3.0-Anschluss
• USB-Typ-C-PD-Anschluss
• 5V - 3A / 9V - 2A / 12V - 1,5A
• Blaue LED

240-V-NETZANSCHLUSS

Dieser Teil des Kits ermöglicht den Anschluss an einen standardmäßigen 16-A-Campingplatzanschluss und versorgt dann die Netzsteckdosen im Van mit Strom. Standardmäßig wird das Kit mit zwei doppelten dreipoligen Steckdosen (in einer Ausführung nach Wahl) geliefert, beide komplett mit zwei 2,1-A-USB-Anschlüssen und einer standardmäßigen dreipoligen Steckdose zur Stromversorgung des integrierten Batterieladegeräts.

Diese Hauptverbrauchereinheit wird zu 90 % vormontiert sein und alle wichtigen Verkabelungen sind fertig. Sie müssen lediglich die Kabel in Ihrem Transporter verlegen und den 16-Ampere-Anschlusspunkt, den Schalter und die Steckdosen verkabeln.

Woraus besteht dieser Teil des Kits?

• IP65-zertifiziertes 8-Wege-Gehäuse mit Erdungsschiene
• 30 mA Doppelpoliger FI-Schutzschalter
• 2 x 10 A doppelpolige MCBs für Doppelsteckdosen
• 6A Doppelpoliger MCB für Batterieladegerät-Einzelsteckdose
• 2 x 13 A flache Metall-Doppelsteckdosen mit Dual-USB
• Einzelne weiße Kunststofffassung
• 2 X Unterputz-Doppelsteckdosen-Montagedosen
• Aufputzmontage-Einzelsockel-Montagedose
• Bündiger Anschlusspunkt, erhältlich in Schwarz oder Weiß
• 5M 2,5mm2 3-adriges flexibles Netzkabel
• 3 x 3 m 1,5 mm2 3-adriges flexibles Netzkabel
• 2M 6mm2 Tri-Rented-Erdungskabel
• 4 x 20 mm Verschraubungen
• Sicherheitsaufkleber

Technische Details

• Entspricht der britischen Sicherheitsnorm BS 7671:2018
• Haupteingang mit zweipoligem RCD geschützt
• Jede einzelne Steckdose ist mit zweipoligen MCBs geschützt
• Bündig montierte magnetische Hakenklappe (erhältlich in Schwarz oder Weiß).

SMART MAINS FREIZEIT-BATTERIELADEGERÄT (ZWEI EINHEITEN ZUR AUSWAHL)

Dies ist ein kleiner, aber wichtiger Teil des Kits. Diese Ladegeräte sind fest mit den Anschlüssen der Freizeitbatterie im Transporter verbunden. Es erfüllt verschiedene Funktionen, aber die beiden wichtigsten ermöglichen es Ihnen, Ihre Freizeitbatterie zu Hause aufzuladen, da das Ladegerät dauerhaft angeschlossen bleiben kann. Aber auch vor Ort sorgt es dafür, dass Ihre Batterie mit Strom versorgt wird, sodass Sie Ihre 12-V-Geräte weiterhin betreiben können ohne den Transporter starten zu müssen oder auf Solarenergie angewiesen zu sein.

WAHL EINS – 12V 5A 7-Stufen-Netz-Smart-Intelligentes Freizeit-Batterieladegerät und -wartungsgerät.

TECHNISCHE DETAILS

• Kurzschluss-, Überspannungs-, Polaritäts- und Überstromschutz.
• Ausgang des Freizeit-Batterieladegeräts – 5 A
• Maximale Spannung: 13,8 V Bleisäure
• LED-Anzeige des Ladeprozentsatzes

WAHL ZWEI – 12 V 10 A/9 A, 6-stufig (Blei-Säure/AGM) / 4-stufig (Lithium), intelligentes, intelligentes Freizeit-Batterieladegerät und -wartungsgerät.

TECHNISCHE DETAILS

• Kurzschluss-, Überladungs- und Verpolungsschutz

• Ausgang des Freizeitbatterieladegeräts – 10 A (Bleisäure/AGM) / 9 A (Lithium)
• Maximale Spannung – 14,5 V Bleisäure / 14,9 V AGM / 14,4 V Lithium
• LCD-Bildschirm zeigt Ladestrom, Batteriezustand und Spannung an
• LCD-Bildschirm zeigt Ladestrom, Batteriezustand und Spannung an

ZUSÄTZLICHE WICHTIGE INFORMATIONEN

Obwohl wir das 12-V-Kabel in jedem Teil des Kits als separate Länge aufgeführt haben, handelt es sich dabei lediglich um Vorschläge, da wir wissen, dass dies manchmal nicht geeignet ist und Sie längere oder kürzere Längen benötigen. Daher wird Ihnen das gleiche Kabel auf einer fortlaufenden Rolle bereitgestellt, damit Sie es je nach Bauart zuschneiden und installieren können, um Ihnen etwas mehr Flexibilität zu bieten.

Wie alle auf unserer Website bereitgestellten Bausätze und Layouts dienen auch diese nur als Richtlinie und wir empfehlen, dass die gesamte Verkabelung und Installation von einem qualifizierten Fachmann durchgeführt wird. Trennen Sie alle Wechsel- und Gleichstromquellen, um einen versehentlichen Stromschlag zu vermeiden. Es liegt in der Verantwortung des Installateurs, die Einhaltung aller geltenden Installationsvorschriften und Vorschriften sicherzustellen und sicherzustellen, dass das Gerät ordnungsgemäß installiert wird.
